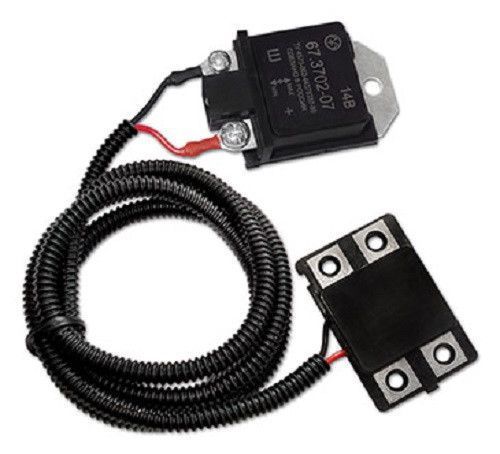

Трирівневий регулятор напруги 67.3702-07

Аналог Я112А

Установка регулятора напруги

• Витягти з генератора штатний щітковий узел із регулятором напруги.
• Встановити щітковий вузол комплекту генератор і надійно закріпити.
• Встановити регулятор напруги у зручному місці отвором основи на вільну шпильку «маси», очищену від бруду та іржі, та надійно закріпити.
• Перемикач рівня регульованої напруги встановити в одне із трьох положень залежно від умов експлуатації.

Регулювання напруги

• Положення перемикача «min» - для роботи при високій температурі навколишнього середовища (вище 20ºС), а також при експлуатації в особливо важких умовах (рух у пробках, затяжні підйоми в горах тощо);
• Середнє положення перемикача – для роботи при температурі довкілля від 0ºС до 20ºС;
• Положення перемикача «max» - для роботи при низькій температурі довкілля нижче 0 º с), а також для підзарядки розрядженого аккумулятора.

Характеристики:

• Напруга настройки, Три рівня: 13,6-низьке; 14,2-номінальна; 14,7-висока
• Номінальний струм, А 5
• Генератор 58.3701
• Габаритні розміри, мм 67х41х23
• Маса, г 70

Застосовність:

• Москвич,
• ІЖ,
• РАФ,
• ПАЗ,
• УАЗ,
• ЛАЗ
